En un proceso de soldadura...
En un proceso de soldadura electrónica, la temperatura es una de las variables que más directamente influye en la calidad de la unión. Sin embargo, hablar únicamente de una “temperatura de soldadura” puede resultar insuficiente para describir la complejidad térmica del proceso.
En realidad, el comportamiento térmico de una unión depende de cuánta energía se transfiere, a qué velocidad, durante cuánto tiempo y cómo responde el sistema ante las variaciones del proceso.
En aplicaciones automatizadas, donde se busca obtener resultados consistentes ciclo tras ciclo, controlar estas variables se vuelve fundamental.
Uno de los conceptos importantes para entender el control térmico es que alcanzar una determinada temperatura no garantiza que dos procesos hayan recibido la misma cantidad de energía.
La transferencia de calor depende, entre otros factores, de:
Por ejemplo, dos uniones pueden alcanzar una temperatura similar, pero hacerlo en diferentes tiempos y bajo diferentes condiciones térmicas.
Por esta razón, en procesos de alta precisión no basta con establecer un setpoint. Es necesario medir cómo responde realmente la unión ante la energía aplicada.

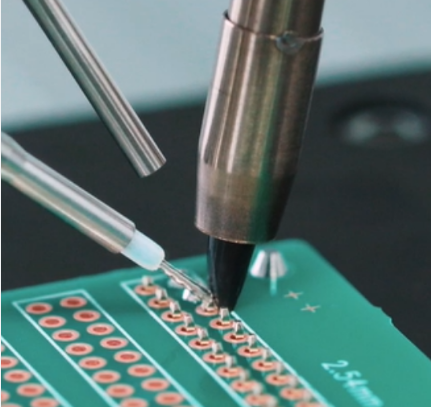

Cuando una herramienta de soldadura entra en contacto con una unión, existe una transferencia de energía entre diferentes masas térmicas. La herramienta aporta energía, mientras que el PCB, pads, componentes y materiales circundantes absorben y redistribuyen parte de esa energía. Esto genera una respuesta dinámica.
La temperatura puede aumentar rápidamente al inicio del proceso y posteriormente estabilizarse o comenzar a disminuir cuando la fuente de calor se retira. La velocidad con la que ocurre este cambio es importante. Un sistema con una respuesta térmica lenta puede presentar una diferencia significativa entre la temperatura que se desea alcanzar y la temperatura real de la unión.
Por eso, la velocidad de medición y la ubicación del sensor son factores críticos.
Los termopares permiten obtener información de temperatura mediante el contacto con la zona de medición.
En una aplicación de soldadura, su posición tiene una importancia considerable. Si el sensor se encuentra alejado del punto donde realmente se está generando la unión, puede existir un desfase térmico entre la temperatura medida y la temperatura efectiva del proceso. Este fenómeno puede provocar que el sistema reaccione con retraso. Por ello, en algunos equipos de Apollo Seiko colocamos el termopar muy cerca de la punta de soldadura. Esta configuración permite mejorar la respuesta térmica del sistema y favorecer una recuperación más rápida después de cada operación.
En procesos automatizados de alta repetibilidad, esta característica puede ser especialmente importante porque la herramienta debe recuperar sus condiciones térmicas antes del siguiente ciclo.
Aquí aparece un concepto importante en los sistemas de control: el tiempo de respuesta.
Supongamos que la temperatura objetivo es de 350 °C. Si el sensor detecta que la temperatura está por debajo del objetivo después de que la unión ya estuvo expuesta al calor, el sistema podría aumentar la energía cuando ya no era necesario hacerlo.
Por el contrario, si la medición responde demasiado rápido pero el sistema no tiene una estrategia de control adecuada, pueden producirse oscilaciones alrededor del setpoint.
Por eso, un buen sistema térmico requiere más que un sensor preciso. Necesita una combinación adecuada de:
sensor + ubicación + velocidad de respuesta + algoritmo de control + fuente de energía.
En determinadas aplicaciones, utilizar un sensor de contacto no es la mejor alternativa.
Los pirómetros permiten realizar mediciones de temperatura a partir de la radiación térmica emitida por una superficie, sin necesidad de colocar físicamente un sensor sobre la unión.
Esto resulta particularmente interesante en procesos como la soldadura láser, donde el punto de aplicación de energía puede ser muy localizado.

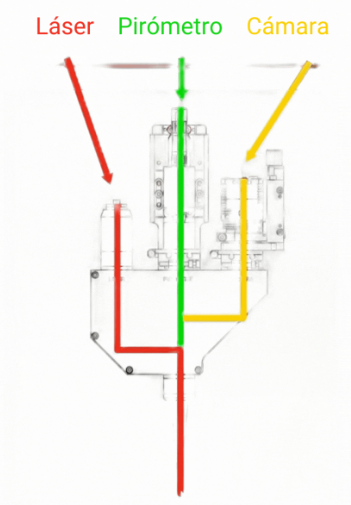

En las soluciones láser de Apollo Seiko, el pirómetro permite monitorear la temperatura durante el proceso y utilizar esa información para controlar la aplicación de energía.
La ventaja no está simplemente en “saber la temperatura”, sino en obtener información suficientemente rápida para que el sistema pueda responder ante cambios en las condiciones del proceso.
Una soldadura automatizada puede parecer sencilla desde el exterior.
Sin embargo, desde el punto de vista térmico, cada uno de estos ciclos representa una transferencia de energía.
Cuando la punta entra en contacto con la unión, pierde parte de su energía térmica. Después de retirar la punta, el sistema necesita recuperar las condiciones necesarias para realizar el siguiente punto.
Si esta recuperación es lenta o inconsistente, las condiciones térmicas pueden variar de un ciclo a otro.
Esto puede afectar directamente la repetibilidad del proceso.
Por ello, la capacidad de recuperación térmica de un cabezal no debería analizarse únicamente como una característica de velocidad. También debe considerarse como un factor relacionado con la estabilidad y consistencia de la soldadura automatizada.
A medida que los PCB incorporan mayor densidad de componentes y las geometrías de las conexiones continúan reduciéndose, las ventanas de proceso también pueden volverse más estrechas.
Esto significa que el margen entre aplicar suficiente energía y aplicar demasiada puede reducirse considerablemente.
La automatización permite controlar movimientos y tiempos, pero el siguiente paso consiste en controlar las variables físicas que determinan el resultado.
Y en soldadura electrónica, una de las más importantes es el calor.
La combinación de medición térmica, respuesta rápida, recuperación de temperatura y control de lazo cerrado permite transformar un proceso que tradicionalmente dependía de parámetros preestablecidos en un proceso capaz de responder a las condiciones reales de cada ciclo.
En otras palabras:
automatizar la soldadura no es solamente automatizar el movimiento. Es automatizar el control de las variables que hacen posible una soldadura consistente.
Y cuando unos cuantos grados pueden marcar la diferencia entre una unión estable y un defecto, tener el calor bajo control deja de ser una ventaja y se convierte en una necesidad.
