Un pequeño defecto de soldadura...
Las uniones de soldadura cumplen una función esencial: proporcionar conexiones eléctricas y mecánicas confiables entre los componentes y la tarjeta electrónica.
Cuando una unión presenta problemas de humectación, una conexión insuficiente o una discontinuidad, su desempeño puede verse comprometido. Algunas fallas son evidentes durante la inspección, mientras que otras pueden permanecer ocultas hasta que el ensamble se somete a pruebas eléctricas, vibraciones, cambios de temperatura o condiciones reales de operación.
El riesgo no depende únicamente del tamaño visible del defecto. También influyen su ubicación, la función de la conexión y las exigencias a las que estará expuesto el producto.
Una falla relacionada con la soldadura puede desencadenar distintas consecuencias a lo largo del proceso de fabricación y durante la operación del producto.

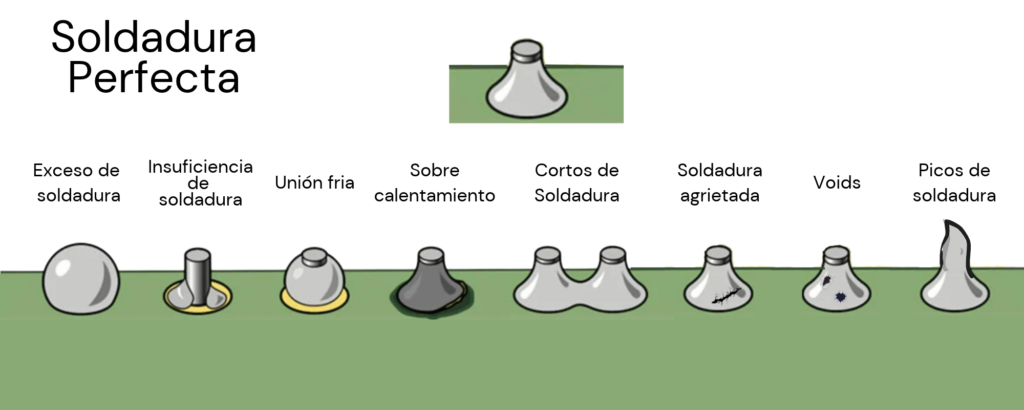

Una unión puede presentar humectación deficiente, una cantidad inadecuada de material o una discontinuidad. Estas condiciones pueden relacionarse con factores como la preparación de las superficies, la alimentación de soldadura, la geometría de la unión o los parámetros del proceso.
Algunos defectos son visibles, pero otros requieren métodos de inspección o pruebas específicas. Una unión que parece aceptable externamente no necesariamente garantiza una conexión eléctrica y mecánica confiable.
Si la discontinuidad afecta la conexión, pueden presentarse problemas como señales intermitentes, pérdida de continuidad o fallas funcionales. Las vibraciones y los ciclos térmicos también pueden agravar determinadas deficiencias de una unión.
Cuando el defecto se detecta en una etapa avanzada, puede ser necesario realizar diagnósticos adicionales, reparar la tarjeta, repetir pruebas o incluso retirar el producto de servicio, dependiendo de la aplicación y de la gravedad de la falla.
Este es el efecto dominó: una irregularidad localizada puede traducirse en más tiempo de diagnóstico, mayores costos y riesgos para la confiabilidad del producto.
No todas las uniones defectuosas presentan señales visibles evidentes. La apariencia externa es solo uno de los elementos que pueden utilizarse para evaluar una soldadura.
Por ejemplo, una discontinuidad puede encontrarse en una zona que no es visible desde el exterior, mientras que una conexión eléctricamente intermitente puede comportarse de manera distinta según las condiciones de operación.
Por ello, los criterios de inspección deben corresponder al tipo de componente, la geometría de la unión y los requisitos del producto. Dependiendo de la aplicación, pueden ser necesarias inspecciones visuales, pruebas eléctricas, análisis de rayos X u otros métodos de evaluación.
La clave está en seleccionar el método adecuado para identificar los defectos relevantes, en lugar de depender exclusivamente de la apariencia de la unión.
Detectar un defecto después de que ocurre es importante, pero evitar que se origine puede reducir la necesidad de retrabajos y ayudar a mantener la continuidad de la producción.
Para ello, es necesario considerar varios aspectos:
Definir parámetros adecuados: establecer condiciones de proceso compatibles con los materiales, la geometría y los requisitos de la aplicación.
Controlar la alimentación de soldadura: verificar que la cantidad y la posición del material correspondan a las necesidades de la unión.
Estandarizar las operaciones: reducir las variaciones derivadas de ajustes inconsistentes y de diferencias en la ejecución.
Validar el proceso: realizar pruebas que permitan confirmar que las uniones cumplen los criterios establecidos antes de liberar la producción.
Analizar las fallas recurrentes: identificar patrones y buscar la causa raíz, en lugar de limitarse a reparar cada unión defectuosa de manera individual.
Estas acciones ayudan a construir un proceso más robusto y facilitan la detección temprana de desviaciones.
La automatización puede contribuir a reducir determinadas fuentes de variación mediante trayectorias programadas, secuencias repetibles y parámetros definidos. Según la tecnología y la configuración del equipo, también puede permitir supervisar variables relevantes del proceso.
Sin embargo, automatizar no garantiza por sí solo la eliminación de defectos. Los resultados dependen de la correcta selección de la tecnología, la validación de la aplicación, el mantenimiento del equipo y el seguimiento de los criterios de calidad.
Por esta razón, la soldadura automatizada debe entenderse como parte de una estrategia integral que combine ingeniería de procesos, validación, inspección y mejora continua.
En la manufactura electrónica, la confiabilidad no depende de una sola operación, sino de la interacción de múltiples factores a lo largo del proceso. Una unión de soldadura puede representar una parte mínima de una tarjeta, pero su desempeño puede ser determinante para el funcionamiento del ensamble completo.
Identificar las causas de los defectos, establecer controles adecuados y validar las condiciones de soldadura permite reducir riesgos antes de que se conviertan en problemas de mayor alcance.
En Apollo Seiko México, las tecnologías de soldadura automatizada pueden formar parte de una estrategia orientada a estandarizar operaciones y mejorar la repetibilidad de los procesos, de acuerdo con los requerimientos de cada aplicación.
Porque en manufactura electrónica, prevenir un pequeño defecto hoy puede evitar un problema mucho mayor mañana.
