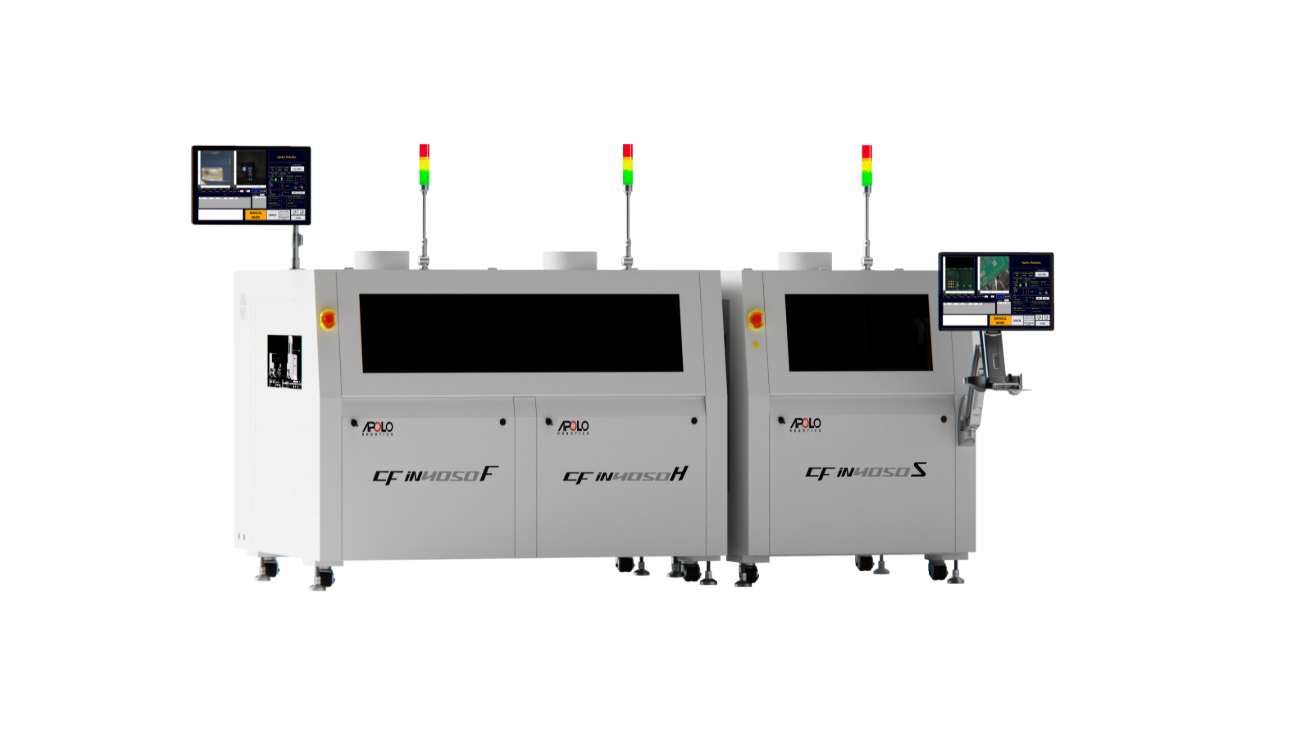

CF IN4050 Z3 In-line

Equipo en línea que integra los procesos de aplicación de flux, precalentamiento y soldadura, configurado como un sistema de soldadura selectiva de 3 módulos.

Características principales:

• Corrección automática de altura mediante sensor láser.
• Corrección automática de la posición de soldadura mediante reconocimiento de fiduciales.
• Precalentador: calentador IR inferior de 3 canales.
• Sistema MES (Manufacturing Execution System): disponible como opción.
• Soporte multilingüe: coreano, inglés, japonés y chino.
• Soporte técnico remoto vía Internet.

Tipo		CF IN4050 Z3
Rango de Operación	Ejes (X × Y)	500mm x 400mm
Precalentamiento
Soldadura
Temperatura del crisol de soldadura		Máx. 350 °C
Capacidad del crisol		6.5 kg
Calentador N₂		150–350 °C
Consumo del crisol		2.0 kW
Control de temperatura		Soporte N₂ ±1 °C
Capacidad de carga del transportador		Máx. 5 kg
Velocidad del transportador		70–150 rpm
Velocidad de ajuste de ancho		Máx. 20 mm/s
Dirección del transportador		L→R estándar / R→L opcional
Sistema de extracción		Ø150
Capacidad de programas		Más de 1,000 archivos
Soporte de idiomas		Coreano, inglés, japonés y chino
Sistema de control		PC con Windows 10 Pro 64-bit
Monitores		2 monitores + 1 UPS
Comunicación		RS232 / RS485 / EtherCAT
Dimensiones		2000 × 1640 × 1645 mm (W × L × H)
Peso		850 kg
Altura de bypass	Estándar	900mm
	Con transportador de retorno inferior	930mm
Alimentación eléctrica		AC 200–240 V, 50/60 Hz, trifásica
Presión de aire		0.5–0.7 MPa
Presión de nitrógeno		0.2–0.4 MPa
Pureza de nitrógeno		99.99%
Flujo de nitrógeno		Máx. 50 L/min
Consumo de energía		25 kW (110 A)
